两相步进电机适配驱动器MA-2806

MA-2806

立即咨询

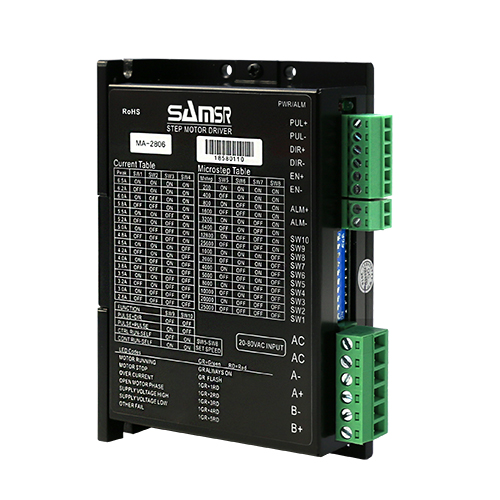

山社步进电机驱动器MA2806

MA-2806 是本公司新推出的数字式两相步进电机驱动器,采用 PI 控制算法,低噪音,低振动,低发热,低中高速运行都很平稳,性能优越。可通过拨码开关选择运行电流和细分,有 16 种细分,16 种电流供选择,具有过压、欠压报警,相电流过流保护,马达相位开路检测,其输入控制信号均采用光电隔离。自运行模式,可以通过SW5-SW8 设置自运行速度,也可由外部信号控制自运行时的启动和停止以及电机的正反转。脉冲,方向,和使能端都有恒流和反向保护

l ? PI 控制算法,低噪音,低振动,低发热,高速大力矩;

l ? 信号模式:差分/单端,脉冲/方向或双脉冲;可通过拔码开关设定自运行及受控自运行,自运行速度设定见速度表。

l ? 内置微细分技术,运行平稳,噪音极小;

l ? 供电电压最大可达 AC80V,DC150V

l ? 电流设定方便,16 档可选,输出电流峰值可达 6.5A

l ? 静止 1S 后电流减半


步进电机驱动器MA2806特性

l ? PI 控制算法,低噪音,低振动,低发热,高速大力矩;

l ? 信号模式:差分/单端,脉冲/方向或双脉冲;可通过拔码开关设定自运行及受控自运行,自运行速度设定见速度表。

l ? 内置微细分技术,运行平稳,噪音极小;

l ? 供电电压最大可达 AC80V,DC150V

l ? 电流设定方便,16 档可选,输出电流峰值可达 6.5A

l ? 静止 1S 后电流减半

l ? 可驱动 468 线两相步进电机,驱动器上电时自动检测电机参数,由此可优化电机电流算法和抗共振阻尼算法;

l ? 16 档细分,最大 128 细分,如有特需要求,购买前可说明要求最大细分数;

l ? 光隔离差分信号输入,输入脉冲频率最大 300KHz

l ? 具有过压、欠压报警,相电流过流保护,马达相位开路检测等功能;

l ? 脉冲,方向,和使能端都有恒流和反向保护,可以直接接 4-28V 的信号电平而不用外接限流电阻;

l ? 高可靠性:采用多层板和表面贴封,功率器件留有足够余量;

步进电机驱动器MA2806性能指标

1. 电气指标


2. 机械尺寸





资料名称 产品 更新日期 文档类型 大小 下载
两相步进电机驱动器MA2806使用手册(提取码:vxrj) 步进电机驱动器 2019-06-13 PDF 15.2M
