两相步进电机适配驱动器MD-2522

MD-2522

立即咨询

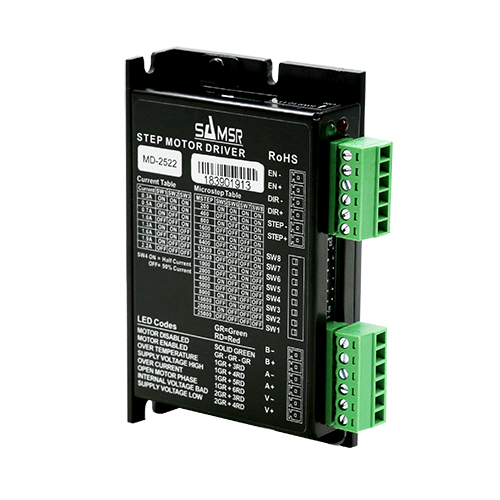

山社两相步进电机驱动器MD2522

MD-2522是基于PID电流控制算法设计的高性能、细分型步进电机驱动器产品,具有优越的性能表现,高速大力矩输出,低噪音,低振动,许多配置参数为拨码开关可选。

? 供电电源:12 - 48V的直流电源

? 输出电流:拨码开关设定,3位开关选择,最大3A

? 输入:3 路光电隔离数字输入,兼容5 -24V电平

? 速度范围:最高可达3000 rpm

两相步进电机驱动器MD2522特性

? 供电电源:12 - 48V的直流电源

? 输出电流:拨码开关设定,3位开关选择,最大3A

? 输入:3 路光电隔离数字输入,兼容5 -24V电平

? 速度范围:最高可达3000 rpm

? 空闲电流:拨码开关选择,在电机停止运行后1.0秒电流会自动减为额定电流的50%90%

? 自测模式:电机以1转每秒的速度做正反转往复运动,拨码开关选择,ON时启用,OFF时关闭

? 细分设置:拨码开关选择,16种细分:20040080016003200640012800256001000200040005000600080001000020000 /

? 控制模式:脉冲方向模式和双脉冲模式

两相步进电机驱动器MD2522性能指标

1. 电气指标

2. 机械尺寸


资料名称 产品 更新日期 文档类型 大小 下载
两相步进电机驱动器MD2522使用手册(提取码:wf29) 步进电机驱动器 2019-06-13 PDF 7.3M
