海波齿平台OGIC150-30

OGIC150-30

立即咨询

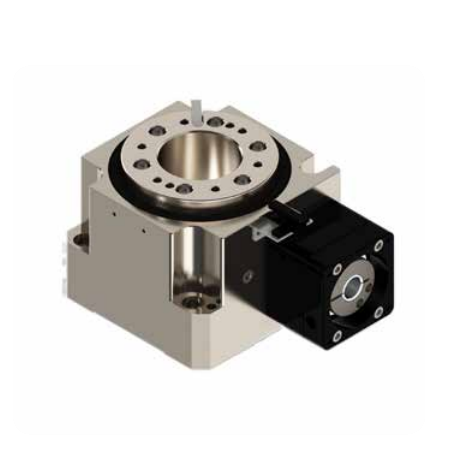

海波齿旋转台OGIC150-30

螺旋导程式海波齿较螺旋伞齿具备更高减速比、高转矩、高精度、低磨耗的优点,滑动方式旋转,传动精度可达30角秒,传动效率高达 96%;齿轮几何公差≤ 0.002mm,达 JIS0 级标准 。

防护等级 IP65

适用于湿度较高的环境,防水防尘。

高扭矩,高刚性

外壳采用合金钢材质,加以大模数齿根设计,适用于大惯量负载的旋转要求。

寿命长

采用高硬度、高密度齿轮材料,精度寿命可达 30000hr

广泛应用于汽车传动系统、CNC 设备及机械手臂等行业。

山社OGIC150-30海波齿平台命名规则


山社OGIC150-30海波齿平台性能参数


匹配马达
W

轴承结构

容许轴向负载
N

容许转矩
N.m

容许惯性力矩N.m

减速比
I

容许盘面转速

RPM

86步进电机/750W伺服

圆锥滚子轴承

6000

220

400

30

90

定位精度
arc-sec

重复定位精度
arc-sec

旋转平台平面度
mm

旋转平台同心度
mm

防护等级

精度寿命
h

质量
kg

50

10

0.01

0.01

IP65

30000

18


山社OGIC150-30海波齿平台尺寸图

资料名称 产品 更新日期 文档类型 大小 下载
2019山社海波齿平台选型手册 海波齿平台 2019-10-31 PDF 10M
