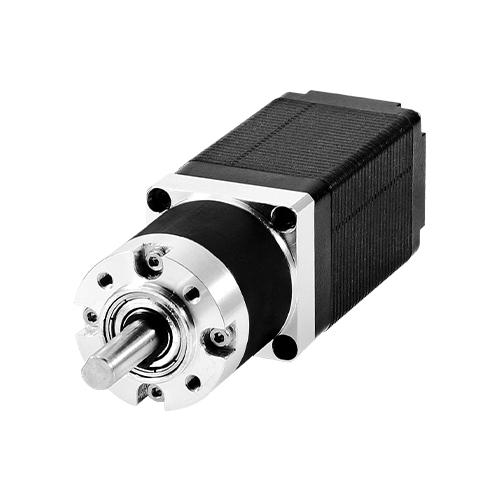

20SG系列行星减速步进电机20SG1050-043

20SG1050-043

山社行星减速步进电机有多种替代分割器,DD马达,中空旋转平台方案。节省客户设计,调试,安装和维护成本。多应用于视觉微调、医疗器械等行业。 山社行星减速步进电机优势: ? 一级减速,回转精度≦12弧分 ? 二级减速,回转精度≦20弧分 ? 低噪声,噪声≦60dB ? 长寿命,寿命到达8000H

立即咨询

■20SG系列行星减速步进电机特性

20SG系列行星减速箱步进电机特点:

1.       一级减速,回转精度≦12弧分

2.       二级减速,回转精度≦20弧分

3.    低噪声,噪声≦60dB

4.    长寿命,寿命到达8000H


■ 20SG系列行星减速步进电机选型参数表

型号

基本

步进角

额定

电流

保持

力矩

速度

范围

引线数

减速机

长度L

电机

长度L1

减速比

单出轴

Deg.

A

N.m

r/min

pin

mm

mm

20SG1050-043

0.41

0.5

0.09

0-240

4

24

37.7

1:4.38

20SG1050-054

0.33

0.5

0.11

0-200

4

24

37.7

1:5.4

20SG2050-192

0.09

0.5

0.41

0-60

4

28

37.7

1:19.2

20SG2050-291

0.06

0.5

0.62

0-36

4

28

37.7

1:29.1

■ 20SG系列行星减速步进电机驱动器推荐

型号

驱动器推荐

20SG1050-043

20SG1050-054

20SG2050-192

20SG2050-291

MD-2322


■ 20SG系列行星减速步进电机尺寸图及接线图


■ 20SG系列行星减速步进电机尺寸图及曲线图
