三相步进电机适配高压驱动器MA-3205

MA-3205

立即咨询


三相步进电机驱动器MA3205


MA-3205是基于DSP控制的三相步进电机驱动器。它是将先进的 DSP 控制芯片和三相逆变驱动模块结合一起所构成的新一代数字步进电机驱动器。驱动电压为 AC110V-220V,适配电流在 4.8A 以下、外径 的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路,此电路可以使电机运行平稳,几乎没有震动和噪音,电机在高速时,力矩大大高于二相和五相混合式步进电机。定位精度最高可达 60000 步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。


l  高性能、低价格

l  设有 16 档等角度恒力矩细分,最高分辨率 60000 步/转

l  最高反应频率可达 200Kpps

l  步进脉冲停止超过 1.5s 时,线圈电流自动减到设定电流的一半

l  光电隔离信号输入/输出

■步进电机驱动器MA3205特性

l  高性能、低价格

l  设有 16 档等角度恒力矩细分,最高分辨率 60000 步/转

l  最高反应频率可达 200Kpps

l  步进脉冲停止超过 1.5s 时,线圈电流自动减到设定电流的一半

l  光电隔离信号输入/输出

l  驱动电流 2.2A/相到 4.8A/相分 16 档可调

l  单电源输入,电压范围:AC110V-220V

l  过相位记忆功能(注:输入停止超过 3  秒后,驱动器自动记忆当时电机相位,重新上电或MF信号由低电平变为高电平时,驱动器自动恢复电机相位)。


步进电机驱动器MA3205性能指标

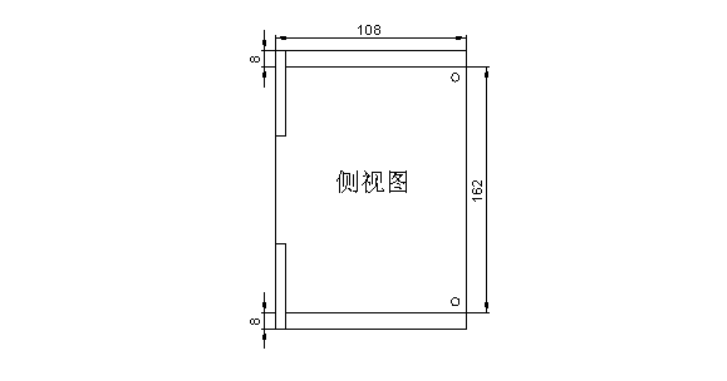

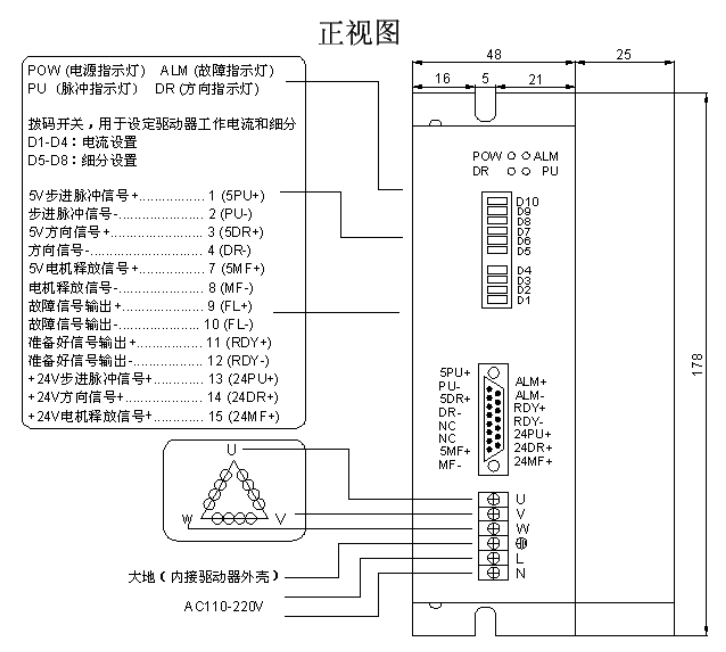

驱动器接线尺寸示例图



资料名称 产品 更新日期 文档类型 大小 下载
高压步进电机驱动器MA3205使用手册(提取码:jtvs) 步进电机驱动器 2019-06-13 PDF 10.8M
