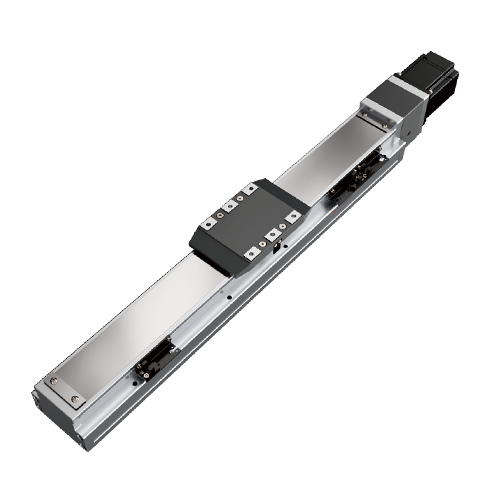

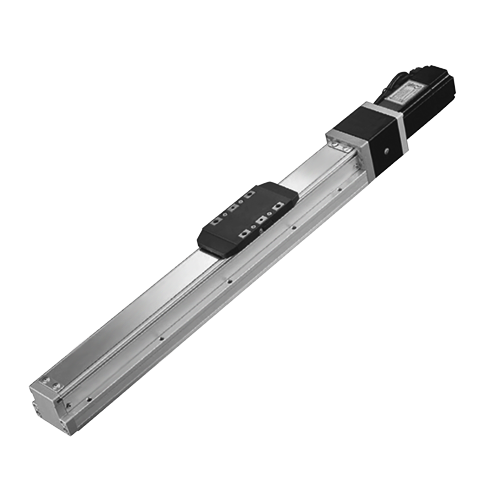

STH50系列无尘轨道内嵌式螺杆滑台

STH50

特殊钢带设计,不易发尘:本体与滑台底座一体成型,改善原始滑座刚性较差的问题

立即咨询

无尘环境轨道内嵌式螺杆滑台STH50系列

山社滑台STH系列产品可满足长行程,高速,高精度的设备应用要求,可做多种用途的电子零件或机械零件的组立,搬运等工位。

等高直线度:轨道嵌入本体后研磨,行走等高直线度可达正负0.02mm

体积更小:宽度缩小,使设备安装所需空间更小;

组装省事方便:不需拆卸钢带,即可由上往下固定或由下往上固定;

特殊钢带设计,不易发尘:本体与滑台底座一体成型,改善原始滑座刚性较差的问题;

保养简单:山社滑台STH全系列皆可外部注油,不需拆盖。

山社滑台STH50系列选型参数表

本体宽幅:57mm

位置重复精度:±0.01

最大行程:800mm

最大负荷:30kg

最高速度:1000mm/s

山社滑台选型提示:

山社滑台选型参数:


规格

位置重复精度

±0.01

螺杆导程

2

5

10

20

最高速度

100

250

500

1000

最大可搬重量

水平使用

30

30

15

10

垂直使用

10

10

5

2.5

定格推力

854

341

170

85

标准行程

50-800mm/50间隔

山社滑台容许负载力矩选型参数:

山社滑台STH50系列螺杆样式有效行程表

资料名称 产品 更新日期 文档类型 大小 下载
山社滑台STH系列选型手册(提取码:kvh3) 山社滑台 2019-07-25 PDF 50M
