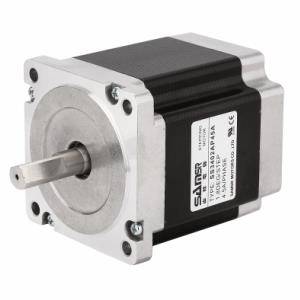

NEMA 34标准混合式86mm步进电机SS3401AP45A

SS3401AP45A

具有定位精度更高,输出力矩高,响应频率高,运行噪音低,动态特性好等特点及优势,接线方式分为串联与并联两种。

立即咨询

86mmAP系列二相步进电机,型号:SS3401AP45A、SS3402AP45A、SS3403AP40A,采用永磁硅钢片及日本NSK原装轴承制造,力矩从2.1N.m-8.9N.m,具有定位精度更高,输出力矩高,响应频率高,运行噪音低,动态特性好等特点及优势,接线方式分为串联与并联两种。

86mm (34系列)--二相混合式步进电机

产品名称:86mm两相步进电机

产品类别:两相步进电机

产品型号:SS3401AP45A

标准混合式86mm步进电机SS3401AP45A选型参数表:


型号

接线

电机长度
mm

保持力矩
mNm

线束

歩距角
DEG

电流
A

电阻
OHMS

每相电感
MH

转动惯量
G-CM2

电机重量
KG

SS3401AP45A

串联

66.5

2800

8

1.8

3.18

0.96

66.8

1100

1.6

并联

2800

6.3

0.24

1.7

标准混合式86mm步进电机SS3401AP45A尺寸图纸:

标准混合式86mm步进电机SS3401AP45A力矩曲线与接线图:
